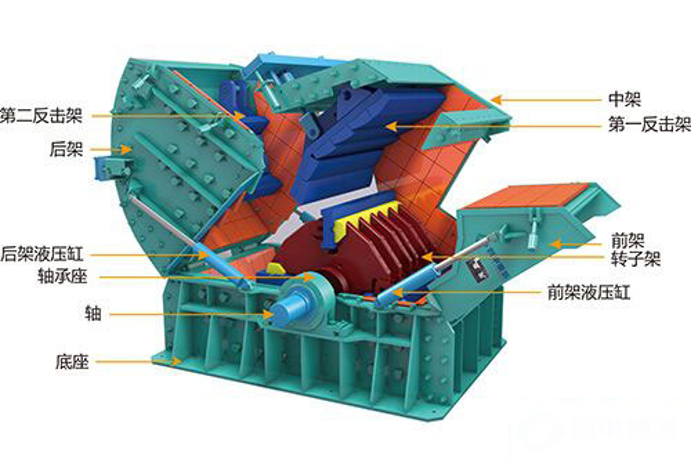

反擊式破碎機的主要部件

　　反擊式破碎機主要由轉子、打擊板錘、*一道反擊板、*二道反擊板、懸掛反擊板的拉桿和機體等組成。板錘和轉子為鋼性連接。

　?。?）轉子

　　反擊式破碎機的轉子結構形式有整體式、組合式和焊接式三種。

　　反擊式破碎機的轉子必須具有足夠的質量以適應破碎大塊物料的需要。破碎機的轉子大都采用整體式的鑄鋼結構、這種轉子轉動慣量大，堅固耐用，便于安放板錘，能滿足破碎工作的要求。對小型反擊式破碎機也可采用鋼板焊接結構，這種轉子制造方便，容易得到平衡，但強度和耐用性較差。

　?。?）板錘

　　反擊式破碎機的板錘都是固定在轉子上，它是破碎機的重要零件，要求安裝牢固，便于更換，并用抗沖擊性能良好的材料制造，國內多用高錳鋼、中碳合金鋼、軸承鋼鍛造。有些廠家在碳鋼板錘上用焊條堆焊一層，或者利用高錳鋼焊條在高猛鋼制的板錘上堆焊一層金屬材料制成。

　　板錘的幾何形狀對破碎機的生產能力和使用期限都有影響，常用的有長條形板錘。板錘的安裝方式多種，長條形板錘這種結構目前使用較多。但用螺栓固定，由于螺栓暴露在外面易被打壞，使用壽命短。有的板錘插入固定在轉子上。板錘磨損后可以調頭使用，節約鋼材。但這種結構對制造尺寸要求嚴格，否則給拆裝帶來困難。由護板和打擊板組成的板錘。其結構用楔塊固定，打擊板表面沒有螺栓露出，磨損后只需更換護板即可。這種結構復雜，只適用于大型反擊式破碎機。用楔塊和頂絲固定的板錘。當上緊頂絲時，可將板錘向外推移，與楔塊斜面楔合緊密。當轉子回轉工作時，在離心力作用下，板錘和楔塊便會越轉越楔合越緊。這種結構構造簡單，修換方便，工作可靠。

　?。?）反擊板

　　反擊板的作用是承受被板錘擊出物料在其中沖擊破碎，并將破碎后的物料重新彈回破碎區，再次進行破碎。反擊板的形狀和結構對破碎效率影響很大。

　　反擊板的形式很多，主要有折線形和弧線形兩種。折線形反擊板結構簡單，但不能保證物料得到*有效的沖擊；圓弧形反擊板能使料塊由反擊板反彈出來之后，在圓心形成激烈的互相撞擊而破碎，其破碎效果高。

　　反擊板目前多采用高錳鋼等耐沖擊磨損的材料制造。

　　以上就是反擊式破碎機的主要部件的介紹，想要了解更多設備信息歡迎咨詢鄭礦機器客服人員。鄭礦機器是一家專業礦山機械設備生產廠家，有豐富的技術積累和項目經驗，誠邀各位到我廠實地參觀考察！
